設計潔凈室需要仔細考慮各種因素，以確保其符合預期應用所需的特定潔凈度標準，無論是在制藥、生物技術、半導體制造、航空航天還是其他敏感環境中。
潔凈室設計是一個復雜的過程，需要仔細規劃和考慮各種因素：
設計基礎
潔凈室標準
功能區域布局
空氣凈化系統
墻壁、天花板和地板
照明和電氣
得創坤靈專業的潔凈室設計工程公司
- Video
- Workshop
- Data sheet
- Material certificate
設計基礎
|
|
潔凈室等級表
| 對照表 GMP/USP/ISO/FED209E | ||||||||||||
| 項目 | 中國GMP/歐洲GMP | ISO | 聯邦標準 209E | |||||||||
懸浮顆粒 P/m3 | 等級 | 靜止的 | 動態的 | 等級 | 靜止的 | 等級 | 動態的 | |||||
| ≥0.5um | ≥5μm | ≥0.5μm | ≥5μm | ≥0.5um | ≥5μm | ≥0.5um | ≥5μm | |||||
| A | 3520 | 20 | 3520 | 20 | M3.5 | 3530 | 100 | 5 | 2220 | 20 | 100 | |
| B | 3520 | 29 | 352000 | 2900 | - | - | 6 | 3520 | 29 | 1000 | ||
| C | 352000 | 2900 | 3520000 | 29000 | M5.5 | 353000 | 10000 | 7 | 352000 | 2930 | 10000 | |
| 8. | 3520000 | 29300 | 100000 | |||||||||
| D | 3520000 | 29000 | 沒有規定 | 沒有規定 | M6.5 | 3530000 | 100000 | 9 | 3520000 | 29300 | 100000 | |
ISO等級標準及通風時間對照表 | |
| ISO Class | ACH（每小時換氣次數） |
| ISO 3 | 360-540 |
| ISO 4 | 300-540 |
| ISO 5 | 240-480 |
| ISO 6 | 50-60 |
| ISO 7 | 30-40 |
| ISO 8 | 15-25 |
功能區域布局
原料區
清洗區
加工區
包裝區
成品存放區
人員流動
單向流動
更衣區
風淋室
洗手間
風幕機
防蟲防鼠設施
廢棄物處理區
|
|
|
制藥 | 食物 | 電子的 |
潔凈室氣流設計
潔凈室中的氣流模式經過精心設計，可引導空氣以去除空氣中的污染物并防止其沉積在表面。潔凈室通常使用以下氣流模式之一：
單向（層流）流動
在單向流動中，空氣以恒定速度沿一個方向（通常垂直或水平）移動，確保污染物不斷從潔凈室表面清除。這種氣流通常用于最高級別的潔凈室（例如 1 級至 5 級、硬壁潔凈室），這些潔凈室需要精確的污染控制。
非單向（湍流）流動
在湍流中，空氣以隨機方向流動，通常更分散且更難控制。這種氣流模式不太常見，但可用于較低級別的潔凈室（例如 6 級至 9 級），這些潔凈室對顆?？刂频囊蟛皇悄敲磭?yán)格?？諝馔ǔＴ谑覂?nèi)循環并混合以稀釋污染物水平。
每小時換氣次數 (ACH)
每小時換氣次數 (ACH) 是衡量潔凈室中空氣總量在一小時內更換多少次的指標。潔凈室設計規范根據房間的分類要求特定的 ACH 值：
高級潔凈室（例如 1 級）需要更高的 ACH 率（通常為 300-600 ACH）。
低級潔凈室（例如 7 級）通常具有較低的 ACH 率（例如 20-40 ACH）。
ACH 越高，空氣交換量越大，這可以改善污染控制，但可能會增加能耗。
|
|
|
空氣循環系統 | 氣流外循環系統 | HVAC 三級過濾系統 |
潔凈室墻板
尺寸及外觀
確保潔凈室工程產品的尺寸、形狀符合設計要求，無明顯缺陷。
物理性能
如抗壓、抗拉、抗沖擊等試驗，確保材料強度、耐久性。
表面處理
確認表面光滑、涂層均勻，無氣泡、起皮等。
檢測報告
防火、耐腐蝕試驗
|
|
|
| 潔凈室面板 | MGO巖棉板 | 手工巖棉板 |
潔凈室門窗
|
|
鋼材標準： 選用符合國家和國際標準的優質鋼材，保證其耐腐蝕性和強度。 表面處理： 門體表面應采用防銹處理（如噴涂、陽極氧化等），確保耐用性和易清潔性。 保溫材料： 門芯材料應具有良好的隔熱、隔音性能，通常采用聚氨酯或巖棉等保溫材料。 生產工藝： 生產嚴格按照標準化流程進行，包括切割、成型、焊接、噴漆 | 鋼材標準： 選用符合國家、國際標準的優質鋼材，保證其耐腐蝕性能和強度。 表面處理： 門體表面應采用防銹處理（如噴涂、陽極氧化等），確保耐用性和易清潔性。 保溫材料： 門芯材料應具有良好的隔熱、隔音性能，通常采用聚氨酯或巖棉等保溫材料。 生產工藝： 嚴格按照標準化工藝進行生產，包括切割、成型、焊接、涂裝等，確保每個環節的質量穩定。 |
潔凈室地板
|
|
|
| ||
|
|
|
| ||

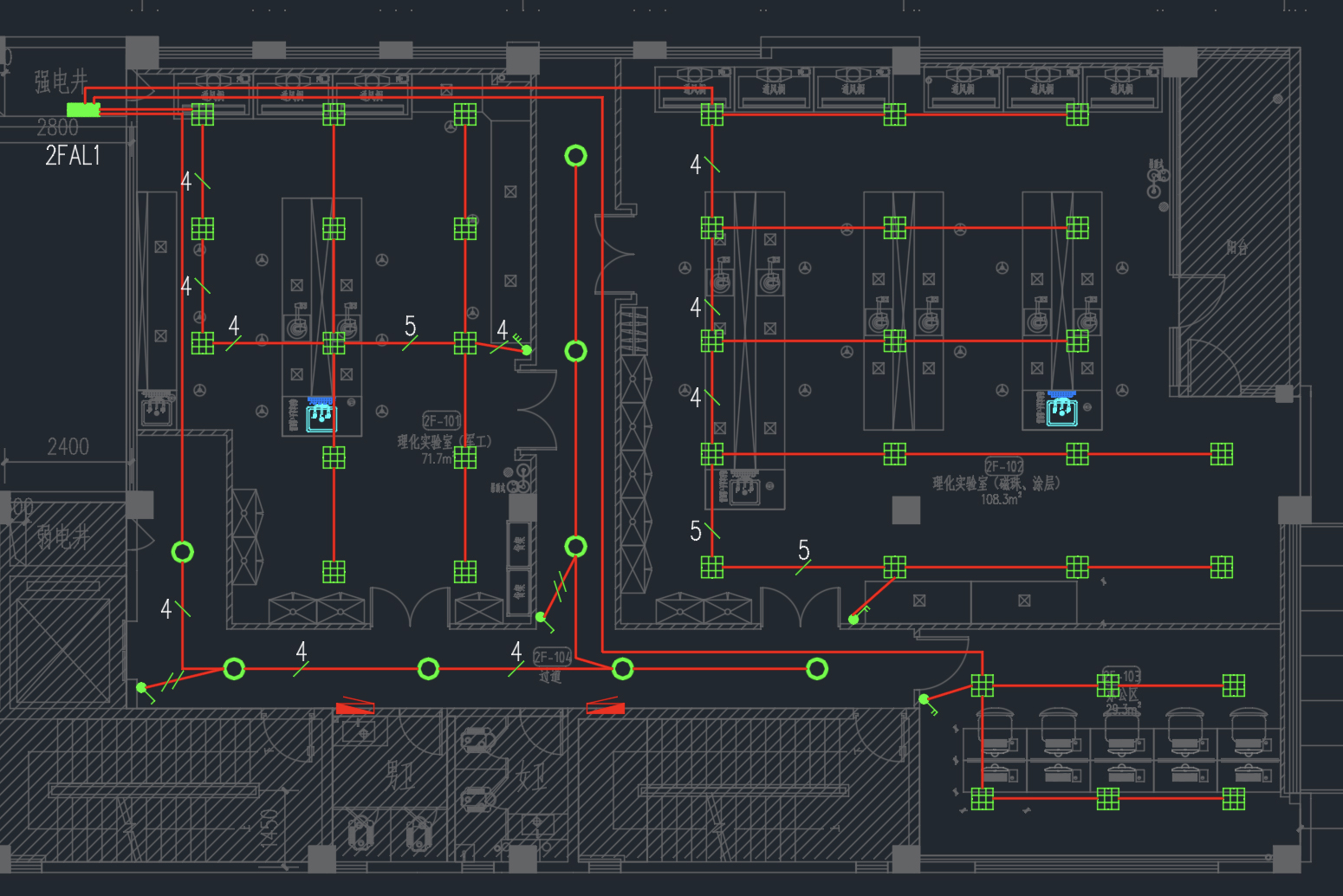

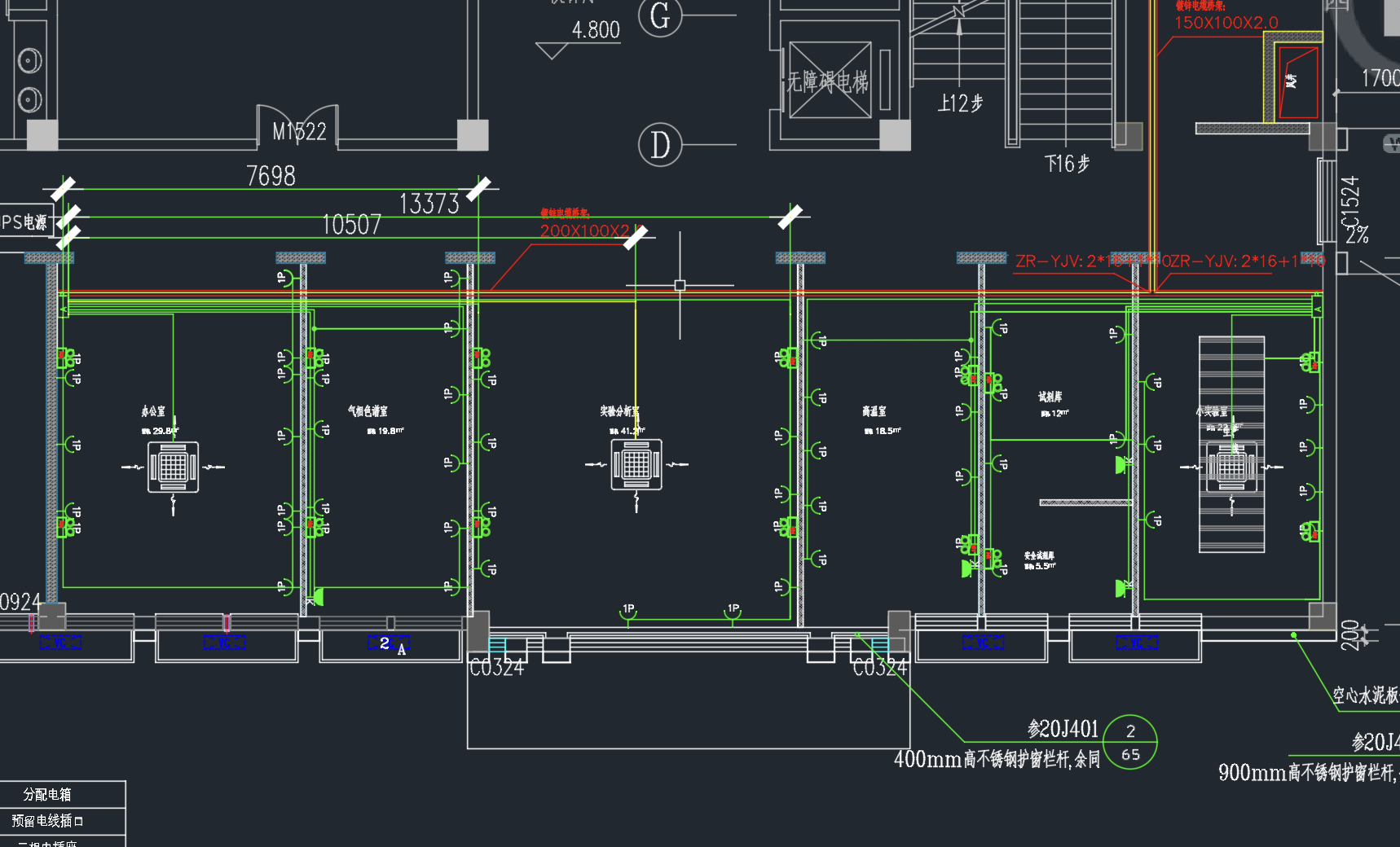

電氣系統設計
|
|
|
|
|
|
潔凈室設計 Video Introduction
FAQ
什么是潔凈室設計？
潔凈室設計是指創建受控環境以最大程度地減少空氣中的顆粒、化學蒸汽和其他污染物的過程。潔凈室在各個行業中都是必不可少的，特別是在制藥、生物技術、半導體制造、航空航天和食品生產領域，即使是微量的污染物也會影響產品質量和安全。
潔凈室的設計要求是什么？
設計潔凈室需要遵守特定要求，以確保環境受控、無菌且無污染物。以下是潔凈室的關鍵設計要求：ISO 標準：潔凈室根據 ISO 14644-1 進行分類，該標準規定了空氣中顆粒污染的最大允許水平。設計必須滿足預期 ISO 等級的要求（例如 ISO 5 級、ISO 7 級）。
潔凈室設計的原則是什么？
潔凈室設計原則對于創建最大程度地減少污染和保持受控條件的環境至關重要。以下是指導潔凈室設計和運營的核心原則
潔凈室的四個基本組成部分是什么？
空氣過濾系統
環境控制系統
房間結構和表面
人員和物料流動
什么是潔凈室設計？
潔凈室設計是指規劃和建造具有特定空氣質量、溫度、濕度和清潔度水平的受控環境。它側重于控制空氣中的污染物并保持較低的顆粒水平以滿足行業特定要求。
潔凈室設計的標準是什么？
關鍵標準包括空氣過濾（HEPA/ULPA 過濾器）、氣流模式、每小時換氣次數、溫度和濕度控制、潔凈室分類、適合表面的材料、污染控制以及遵守 ISO 14644 等行業標準。
潔凈室的四個基本組成部分是什么？
四個基本組成部分是空氣處理系統（包括過濾器）、受控氣流、潔凈室表面（光滑、無脫落）和人員管理（著裝和行為規程），以最大限度地減少污染。
如何創建潔凈室？
要?jiǎng)?chuàng)建潔凈室，首先根據所需的清潔度選擇適當?shù)牡燃?jí)。安裝有效的空氣過濾系統 (HEPA/ULPA)，保持適當?shù)臍饬?，確保表面光滑、易于清潔，并遵循嚴格的施工和操作規程。
潔凈室的 GMP 指南是什么？
潔凈室的 GMP（良好生產規范）指南包括保持空氣清潔度、控制環境因素（溫度、濕度）、適當?shù)脑O(shè)備校準、人員著裝和衛生、徹底的清潔規程以及確保產品安全和一致性。
潔凈室的基本要求是什么？
潔凈室的基本要求包括有效的空氣過濾 (HEPA/ULPA)、規定的顆粒濃度限值、受控氣流、光滑、易于清潔的表面、適當?shù)闹b程序以及定期清潔和維護規程以防止污染。
潔凈室的表面有哪些？
潔凈室表面必須光滑、無孔且易于清潔，以防止灰塵和顆粒積聚。常見材料包括不銹鋼、環氧涂層鋼和抗脫落和高效清潔的專用層壓板。
什么是半導體制造潔凈室？
半導體制造潔凈室是一個高度受控的環境，旨在最大限度地減少空氣中的顆粒和污染物，因?yàn)榧词故俏⑿〉念w粒也會在生產過程中損壞敏感的微電子元件。
什么是微處理器潔凈室？
微處理器潔凈室旨在保護微芯片的制造過程免受污染。它確保嚴格控制空氣質量、溫度、濕度和顆粒水平，以防止微處理器復雜電路出現缺陷。
什么是半導體清洗？
半導體清洗是從硅晶片和其他半導體材料中去除污染物（如顆粒、有機材料和金屬離子）的過程。它涉及專門的化學品和技術，以確保設備制造的高純度。
潔凈室設計的標準是什么？
潔凈室設計的標準是 ISO 14644-1，它根據每立方米空氣中的顆粒數量定義空氣潔凈度等級。它還為潔凈室的建造、操作和維護提供了指導。
什么是制藥行業的潔凈室？
在制藥行業，潔凈室是一個受控環境，在藥品、無菌產品和醫療器械的生產過程中，污染被降到最低。它確保符合 GMP 和法規
