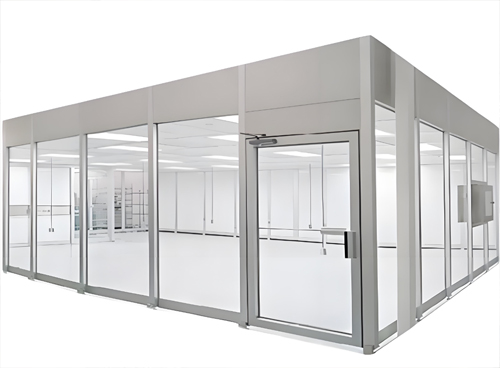

什么是模塊化潔凈室？

模塊化潔凈室是一種預制、可定制的設施，旨在保持受控的環境條件，并將污染降至最低。這些空間由模塊化組件構成，可快速組裝，設計靈活。

符合標準

這些潔凈室可以設計為符合嚴格的監管標準，例如ISO潔凈室分類。這種合規性對于保持產品缺陷和滿足行業特定要求至關重要。


成本效益

與傳統建筑相比，模塊化潔凈室通常是一種更具成本效益的解決方案。它們的快速安裝、較低的勞動力成本以及重新配置的能力有助于為企業節省總體成本。

模塊化潔凈室如何工作？

模塊化潔凈室通過創建一個受控環境來運行，最大限度地減少污染并保持特定的清潔度水平。這是通過先進工程、空氣過濾和嚴格操作協議的結合來實現的。

空氣過濾系統

模塊化潔凈室功能的核心是其空氣過濾系統。采用高效顆?？諝?(HEPA) 或超低滲透空氣 (ULPA) 過濾器去除空氣中的顆粒，確保空氣質量符合行業標準。經過過濾的空氣在整個房間內循環，保持無菌環境。

正壓控制

模塊化潔凈室通常在正壓下運行。這意味著潔凈室內的氣壓高于室外氣壓，從而防止外部污染物進入。控制氣流經過精心管理，以保持這種壓差。

溫度和濕度控制

保持特定的溫度和濕度水平對于許多潔凈室應用至關重要。模塊化潔凈室配備了 HVAC 系統，可調節這些參數，確保工藝和產品完整性的最佳條件。

模塊化潔凈室有哪些好處？

靈活性和定制

模塊化潔凈室的主要優點之一是其靈活性。它們可以輕松定制和重新配置以滿足特定的運營需求。這種適應性使企業能夠根據生產需求或技術變化擴大或縮小規模，使其適用于廣泛的應用。

快速安裝

模塊化潔凈室專為快速組裝而設計，與傳統潔凈室相比，可顯著縮短施工時間。這種快速安裝過程可最大限度地減少企業的停工時間，使他們能夠更快地開始運營并迅速響應市場變化。

成本效益

這些潔凈室通常代表比傳統施工方法更經濟的解決方案。較低的勞動力成本、縮短的施工時間以及搬遷或擴建設施的能力有助于企業節省總體成本，提高投資回報率。

模塊化潔凈室的成本是多少？

1. 面積對價格的影響

潔凈室的大小是影響成本的最重要因素之一。較大的潔凈室需要更多的材料、勞動力和安裝時間，從而導致更高的總體費用。此外，設計的復雜性（例如需要多個房間或特定布局）會進一步增加成本。

2. 清潔度對價格的影響

所需的清潔度水平通常由 ISO 標準分類，直接影響成本。更高的潔凈度水平（例如 ISO 5 級或 7 級）需要更先進的過濾系統、更嚴格的建筑材料和更復雜的 HVAC 系統，所有這些都會導致成本增加。更高級別的潔凈室需要專門的設備和維護，這也增加了價格。

3. 材料對價格的影響

建造模塊化潔凈室所用的材料會顯著影響價格。例如，用不銹鋼和其他耐污染的高級材料建造的潔凈室通常比用標準材料建造的潔凈室成本更高。此外，地板、墻面飾面和天花板類型的選擇也會影響總體成本，因?yàn)楦哔|(zhì)量的材料提供更好的耐用性和更容易的維護。

哪些行業使用模塊化潔凈室？

1. 制藥

制藥行業嚴重依賴潔凈室來制造無菌產品，包括注射藥物、疫苗和生物制劑。

2. 生物技術

生物技術公司使用潔凈室進行研究、開發和生產過程，特別是在生物制劑、基因療法和細胞培養的創造過程中。

3. 半導體

半導體制造行業需要潔凈室來生產微電子和集成電路。

4. 醫療器械

潔凈室對于醫療器械（如植入物、診斷設備和手術器械）的設計和制造必不可少。

5. 航空航天

在航空航天工業中，潔凈室用于敏感部件和系統的組裝和測試，例如航空電子設備和推進系統。

6. 研究實驗室

學術和工業研究實驗室通常使用模塊化潔凈室進行需要受控環境的實驗，例如材料科學、微生物學和納米技術研究。

7. 光學

在光學行業中，潔凈室對于制造鏡頭、鏡子和其他需要精度和清潔度以確保質量性能的光學元件至關重要。

如何設計模塊化潔凈室？

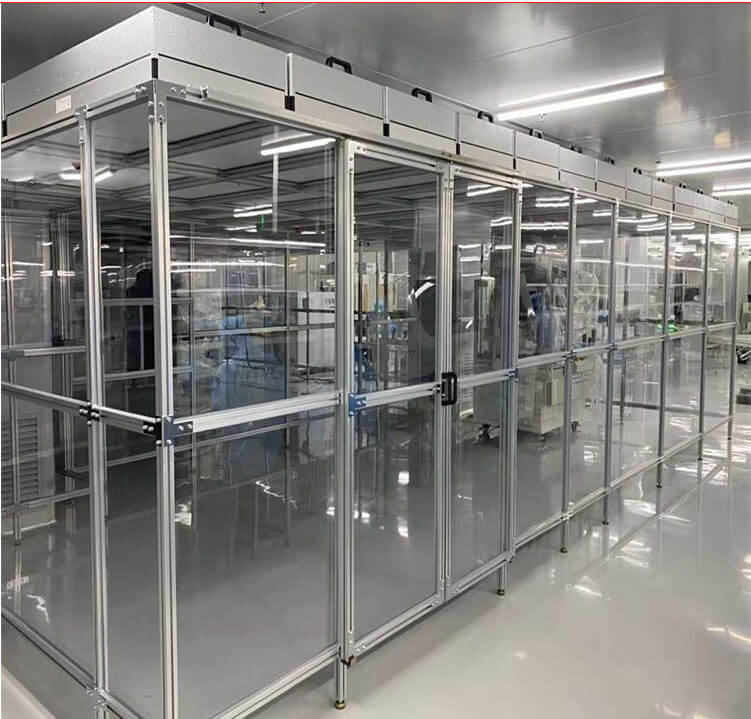

1. 框架結構設計

使用鋁或不銹鋼互鎖面板設計模塊化潔凈室，以提高耐用性和易于安裝。確?？蚣芫哂袣饷苄?、易于維護和靈活性，以便將來進行修改或擴展。結構應支撐門、窗和 FFU，同時提供結構完整性。

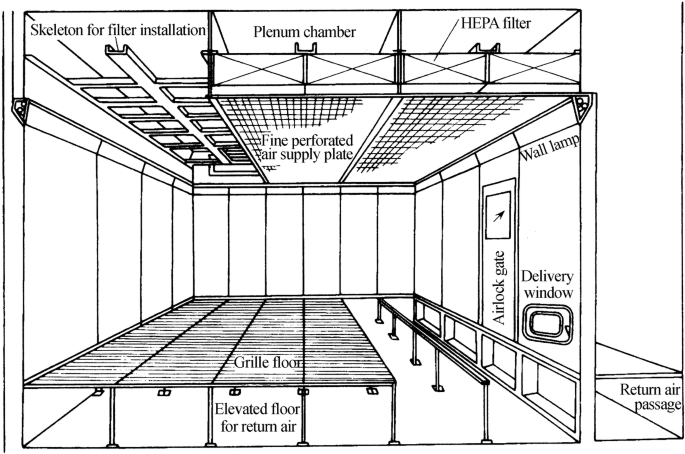

2. 凈化系統設計

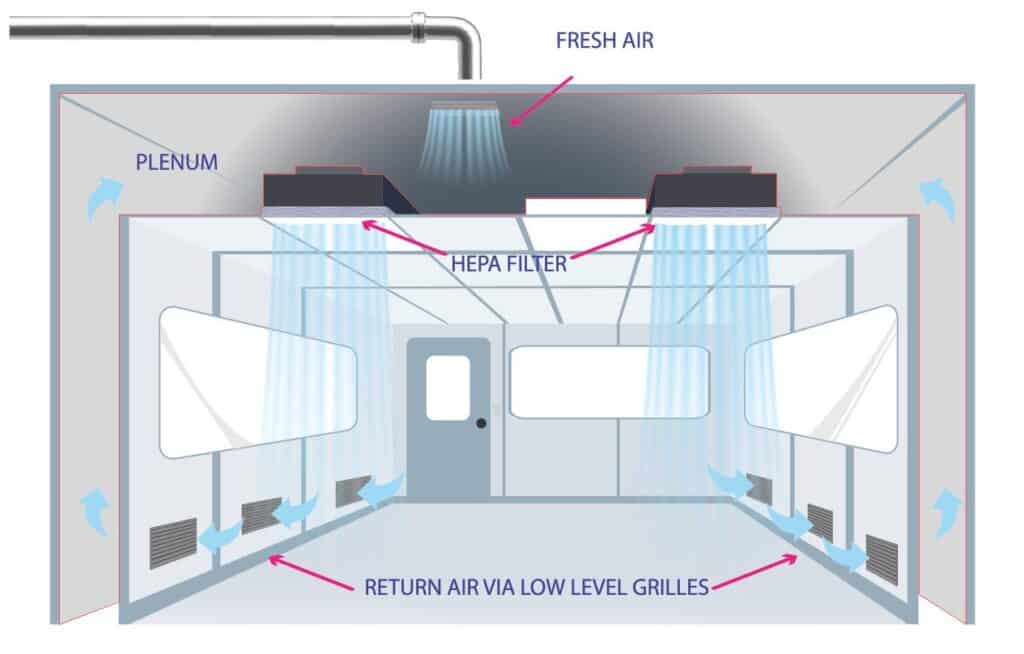

凈化系統將 FFU 與 HEPA/ULPA 過濾器集成在一起，以確保潔凈氣流，旨在保持單向流動（層流）以控制顆粒?？諝馓幚韱卧?(AHU) 提供經過調節的空氣，而正壓可防止污染。每小時空氣交換量 (ACH) 必須根據潔凈室分類進行設計。

3. 清潔度、溫度和濕度控制

遵守 ISO 等級標準，使用 HEPA/ULPA 過濾器來保證空氣質量，從而保持潔凈度。使用 HVAC 系統將溫度控制在 18-24°C 之間，將濕度控制在 30%-60% 之間。傳感器持續監測和調整環境因素，以確保生產或研究的最佳條件。

模塊化潔凈室中的 HVAC 系統是什么？

模塊化潔凈室中的 HVAC 系統旨在控制溫度、濕度和氣流，以維持所需的潔凈室條件。它由空氣處理機組 (AHU)、管道系統、風扇和過濾器 (HEPA/ULPA) 等組件組成，以調節空氣質量并提供一致的空氣交換率，防止污染。該系統負責保持正壓以防止污染物進入。

除了空氣過濾外，潔凈室中的 HVAC 系統還管理溫度控制（通常在 18-24°C 之間）和濕度控制（通常為 30%-60%），確保需要受控環境的工藝的最佳條件。該系統必須非常高效，具有內置冗余和監控功能，以確保持續運行并符合潔凈室標準。

模塊化潔凈室制造商

Deiiang Cleanrooms, Inc.（中國）

專門提供可定制的潔凈室解決方案，包括模塊化和便攜式潔凈室。他們?yōu)橹扑?、生物技術和電子等各個行業提供廣泛的產品。

Kenneth D. Miller (KDM) Cleanrooms（美國）

KDM 為制藥、電子和醫療設備等行業提供模塊化潔凈室設計。他們提供交鑰匙解決方案，包括設計、安裝和維護服務，以及高質量的模塊化潔凈室系統。

Ardmac（愛爾蘭）

Ardmac 是歐洲和全球領先的潔凈室解決方案提供商。他們專注于模塊化潔凈室設計，為生命科學、醫療保健和微電子等行業提供適應性強且可擴展的系統。他們以創新和高性能的潔凈室解決方案而聞名。

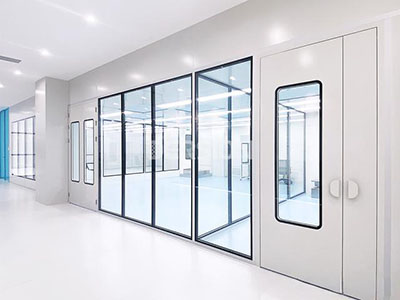

什么是模塊化潔凈室面板？

模塊化潔凈室面板是用于構建潔凈室環境的預制互鎖壁組件。這些面板由鋁、不銹鋼或復合材料等材料制成，以確保耐用性、清潔度和污染控制。這些面板易于組裝、拆卸和重新配置，為潔凈室的大小和布局提供了靈活性。該設計允許快速安裝和修改，而無需大量停機時間。

面板通常具有氣密密封，以保持潔凈室內的正壓，防止外部污染物進入。它們可以定制窗戶、門和集成空氣過濾系統等功能。模塊化面板旨在滿足特定的潔凈室分類（ISO 5、ISO 7等），并為需要嚴格環境控制的行業（如制藥、生物技術和電子制造）提供高效、可擴展的解決方案。

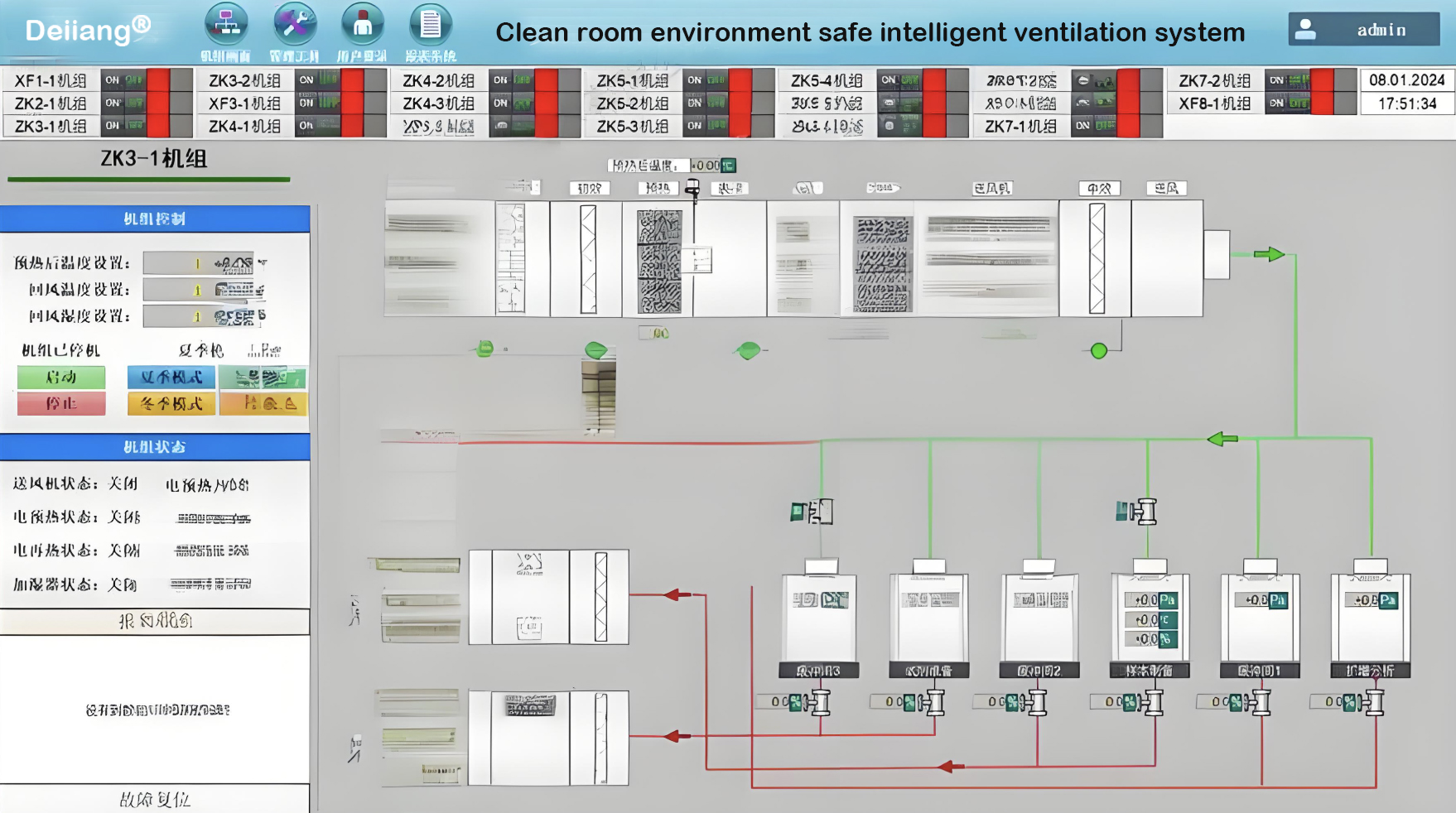

如何監控模塊化潔凈室的環境？

中央控制系統提供實時數據，使操作員能夠確保符合潔凈室標準。還監控 HEPA/ULPA 過濾器效率、每小時換氣次數 (ACH) 和氣流模式，以保持所需的空氣質量和清潔度水平。

除了物理傳感器外，現代潔凈室監控系統通常還包括自動警報和數據記錄，以在任何參數超出可接受范圍時提醒操作員。這些數據對于保持法規遵從性、確保產品質量和防止污染至關重要。遠程監控和自動控制可以進一步提高系統效率，允許全天候監督并在必要時快速調整環境條件。

模塊化潔凈室的潔凈區分類有哪些？

模塊化潔凈室的潔凈區分類基于 ISO 14644-1 標準，該標準根據空氣中顆粒的最大允許濃度定義潔凈室分類。這些分類范圍從 ISO 1（最干凈）到 ISO 9（最不干凈），每個等級都指定了每立方米特定顆粒大?。ㄍǔ?0.5 微米）的顆粒數。ISO 編號越高，空氣中允許的顆粒越多。例如，ISO 5 潔凈室允許的顆粒比 ISO 7 潔凈室少，使其適用于需要更高污染控制水平的應用。

模塊化潔凈室5大特點

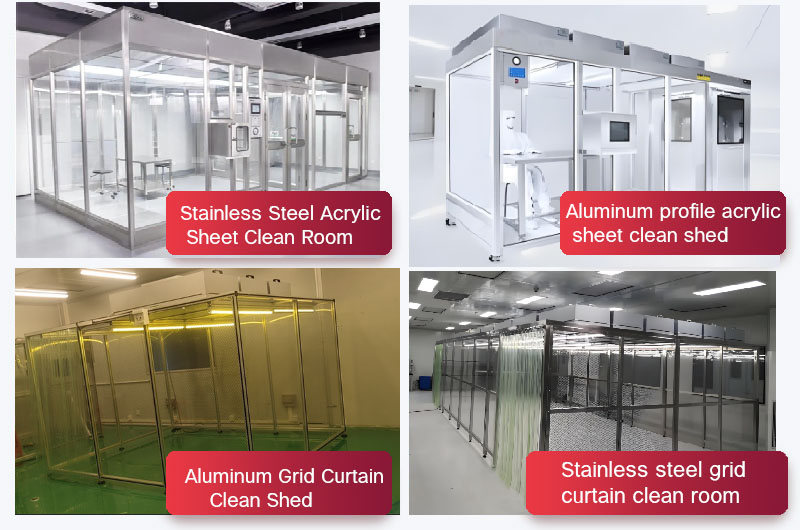

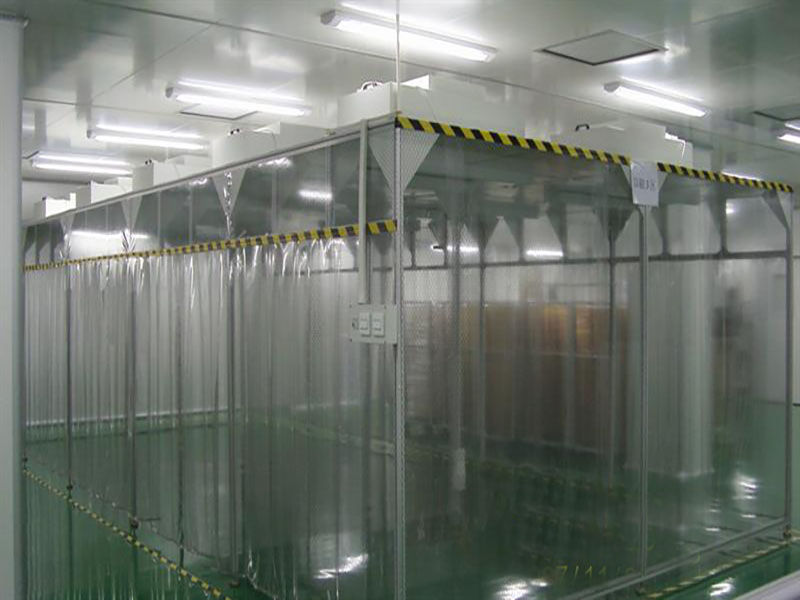

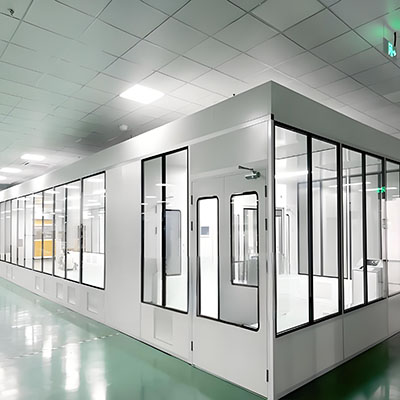

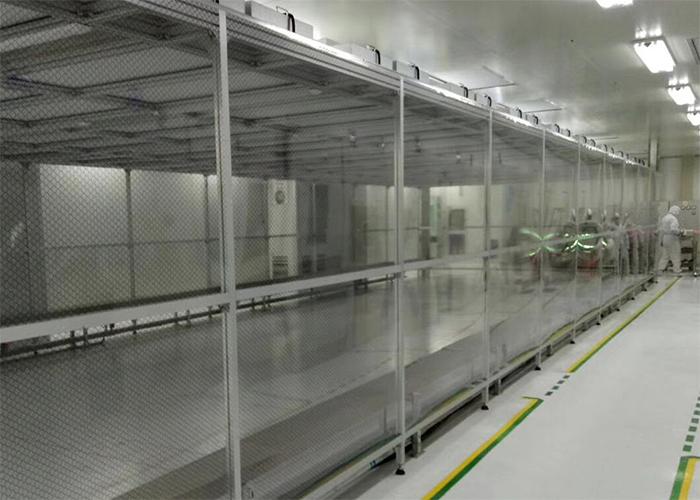

常見的模塊化潔凈室有：硬壁模塊化潔凈室、軟壁模塊化潔凈室、夾層板模塊化潔凈室。

靈活可定制的設計：模塊化潔凈室由預制模塊組成，可以根據需要靈活定制布局、尺寸和配置，方便根據不同需求進行擴展或縮小。

安裝拆卸快捷：由于采用預制板和標準化設計，模塊化潔凈室的組裝過程快捷方便，減少了施工時間，拆卸重組也十分方便。

高效空氣過濾系統：配備HEPA或ULPA過濾器，確保有效去除空氣中的微粒，潔凈室內的空氣質量符合嚴格的潔凈度標準。

易于維護和清潔：模塊化潔凈室采用光滑、無孔的材料（如不銹鋼或鋁合金），表面易于清潔，維護時易于接觸空氣過濾器、照明設備等部件。

符合行業標準和規范：模塊化潔凈室可按照ISO 14644等國際標準進行設計，確保達到規定的潔凈度水平。它們廣泛應用于制藥、半導體、電子等行業

• 滿足嚴格的生產和研究要求。

這些特點使得模塊化潔凈室成為不同環境下高效、靈活、經濟的解決方案。

模塊化潔凈室群控系統

FFU智能集散控制系統主要應用于大型潔凈室，可輕松實現現場分散控制、集中統一管理功能，可靈活控制FFU風機啟停、調速。控制系統采用分區控制技術，解決了485驅動能力有限的問題，最多可控制上千臺風機。

計算機由專業的FFU監控軟件組成，軟件分為主界面和子界面，主界面顯示FFU系統分布圖、分區圖，主界面可直接控制分區開關，點擊主界面可進入子界面查看各分區FFU狀態，控制各FFU控制單元。千級凈化車間FFU群控系統是高度集成的自動化產品。

凈化車間FFU群控系統具有以下特點：

可方便實現多臺FFU的啟停、調速功能及FFU的分區控制；

可監測任意一臺FFU的工作電流，判斷其是否為空載或過載故障；

可設定某一區域風機的運行臺數（每個區域最多60臺控制單元）；

可查詢整個潔凈室某一臺風機的運行狀態；

過載保護功能：當出現過載情況時，自動遠程報警；

當計算機處于待機狀態時，F(xiàn)FU主機可獨立控制系統運行。
